[스크랩] 예전 자작 하이드로 제작기(1) 입니다.

예전 자작 보트 제작기 입니다.원래는 "RC자작천국"에 올렸었는데... 요즘 그 사이트가 문을 닫았는지.. 정보가 없어진거 같아

다시 올립니다.  지금 생각하면  엄청 삽질 이었는데... 조금이나마 자작하시는 회원 분들께 도움이 되고져 글 올립니다^^.

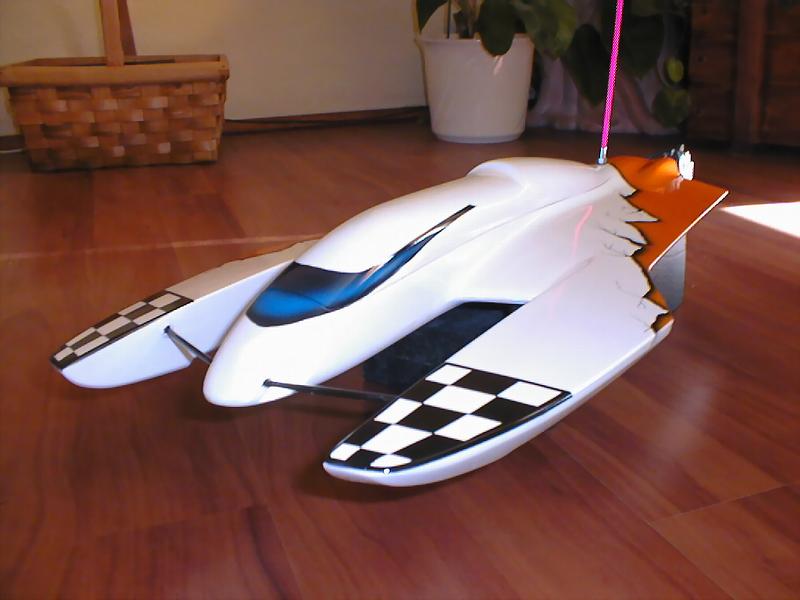

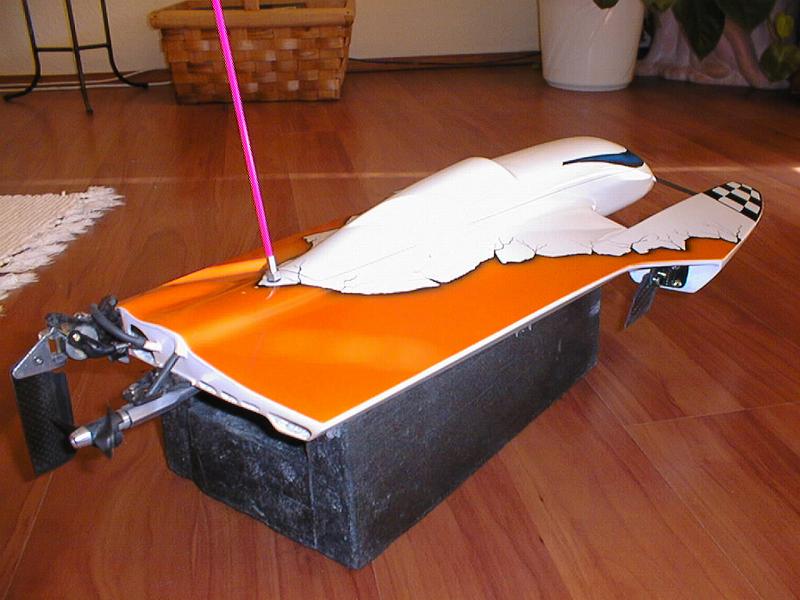

제가 rc보트에 입문 하게 해준 보트 입니다. 독일 사람이 제작했구요. "PRIMUS" 575X315 라 합니다. 전문 보트 제작회사

제품이 아니고요.보트동호인이 직접 제작한 거 같습니다.  첨에는 구매 해볼려구 영문 메일도 꾀 보냈는데... 아무런 답변도

없기에 첨 보트에 입문 하면서 감히 자작하려 맘 먹었습니다. 우선 관련 사진 자료를 모운 후에 설계에 들어 갔지요^^.

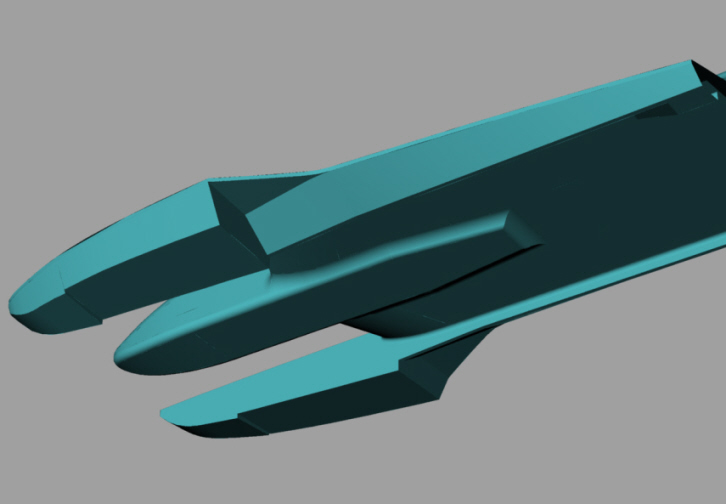

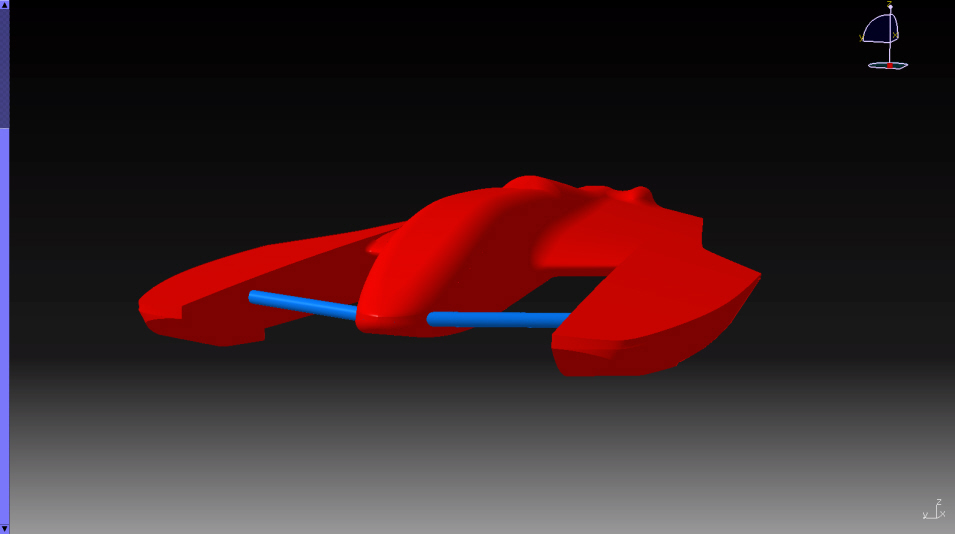

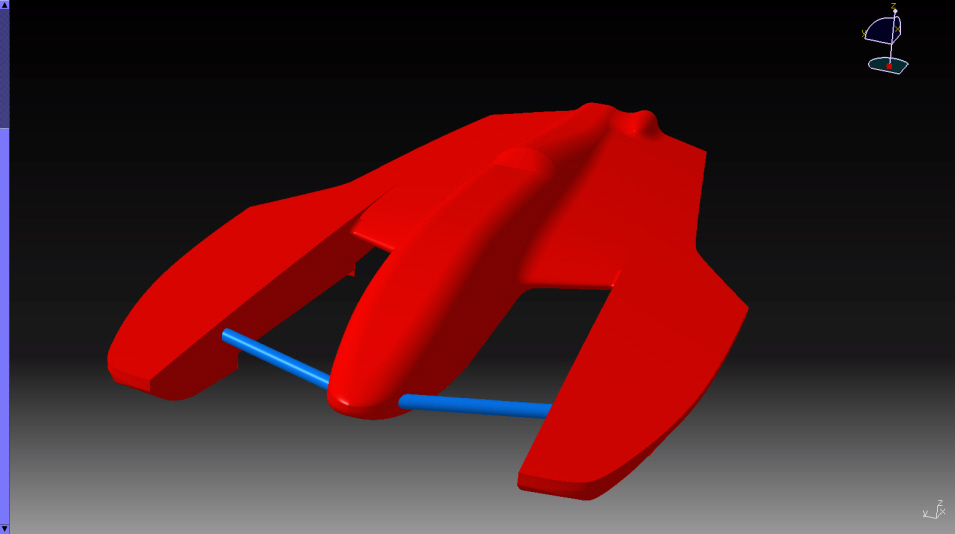

회사 업무상 필요해 짬짬이 배운 cad 실력으로 밑그림 부터 시작 했지요. 일단 외형을 사진과 비교해서 수정해가며 drawing

을 해 나갔지요.일단 저는 조금 작게 설계 했었습니다.500 X 280로.... 제일 어려웠던점은 선저면의  각도(수면과 이루는 각?)

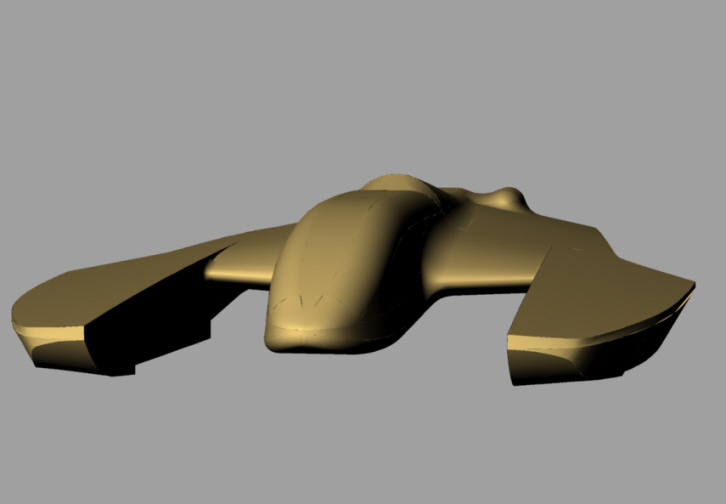

였었죠. 그래서 인터넷을 열심히 뒤져... 3P 정(이글,스콜피언 등) 도면을 구해 선저면의 앵글값을 copy 하고.. 전체 형상을 사

진과 유사하게 그려 나갔지요.











frp 보트를 만들려면 먼저 마스터 모델을 제작 하고.. 거기에 몰드를 제작한 후에..몯드에다 제품을 적층하여 만들어야 하기에..

일단 마스터 모델의 재질을 포맥스로 하기로 결정 하고 각각의 두께에 맞게 section cut drawing을 했습니다.

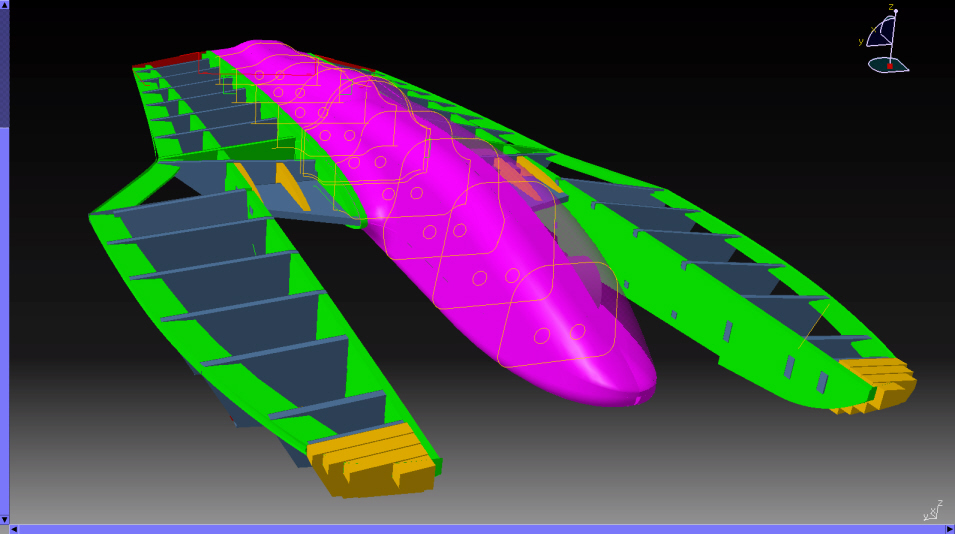

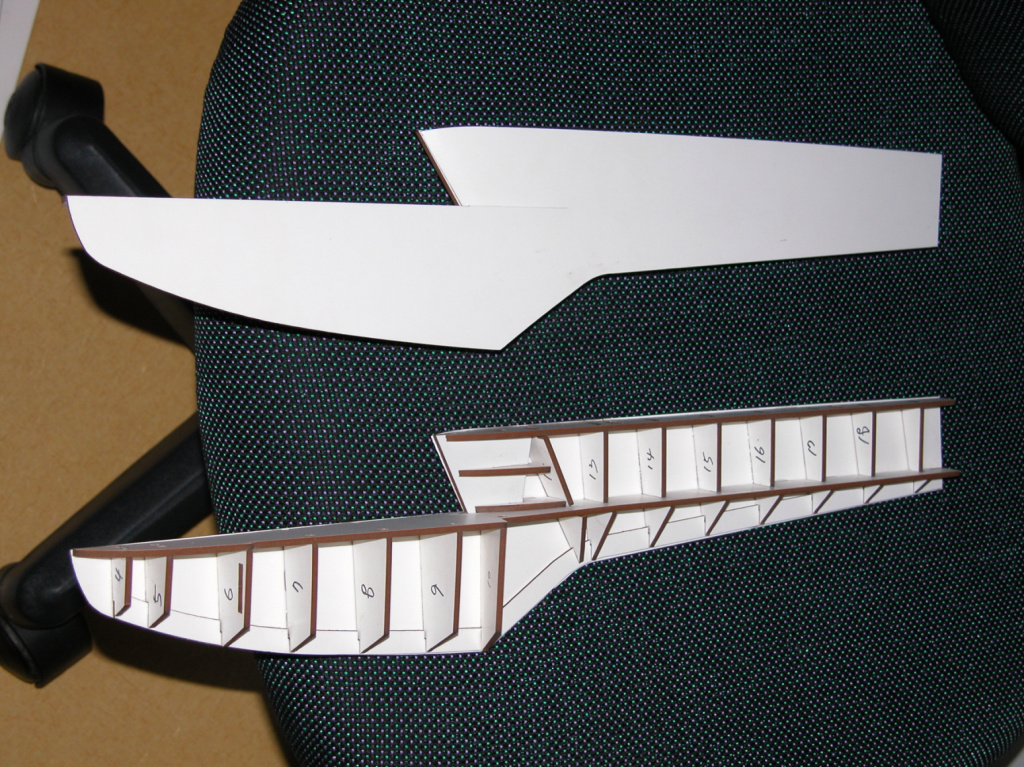

포맥스는 스킨재는 1t, 프레임은 3t, 센터쪽은5t 로 했습니다.위사진은 스폰슨쪽 프레임과 밑에 깔려 있는것이

센터 바디쪽 입니다. 95번....98번

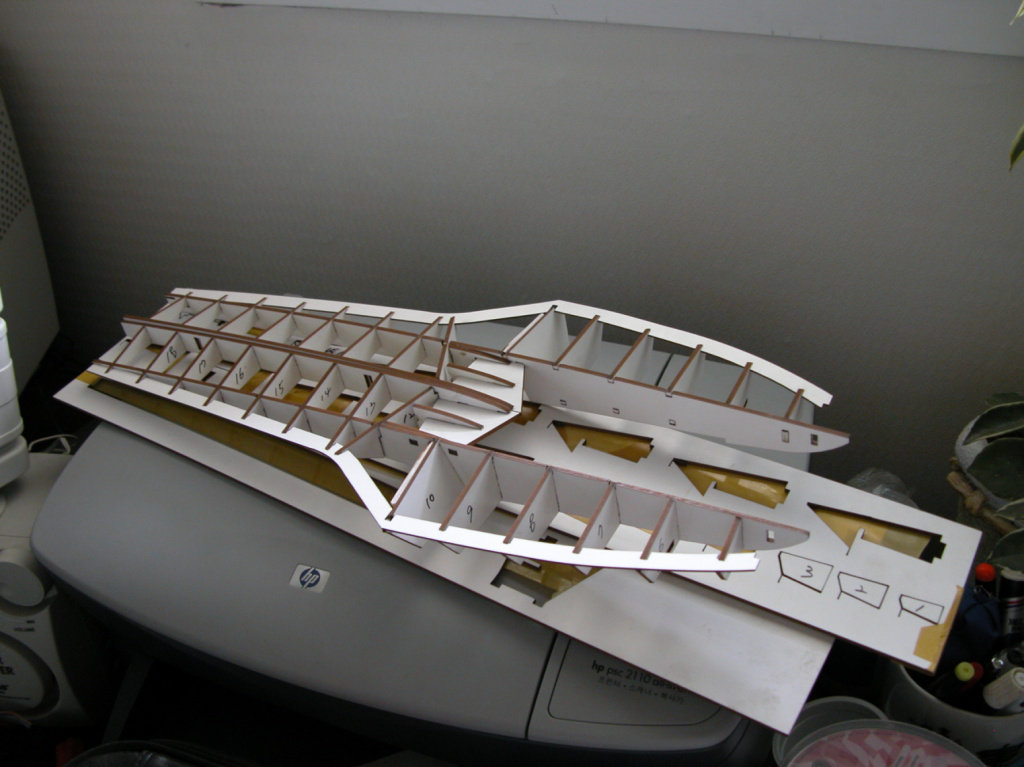

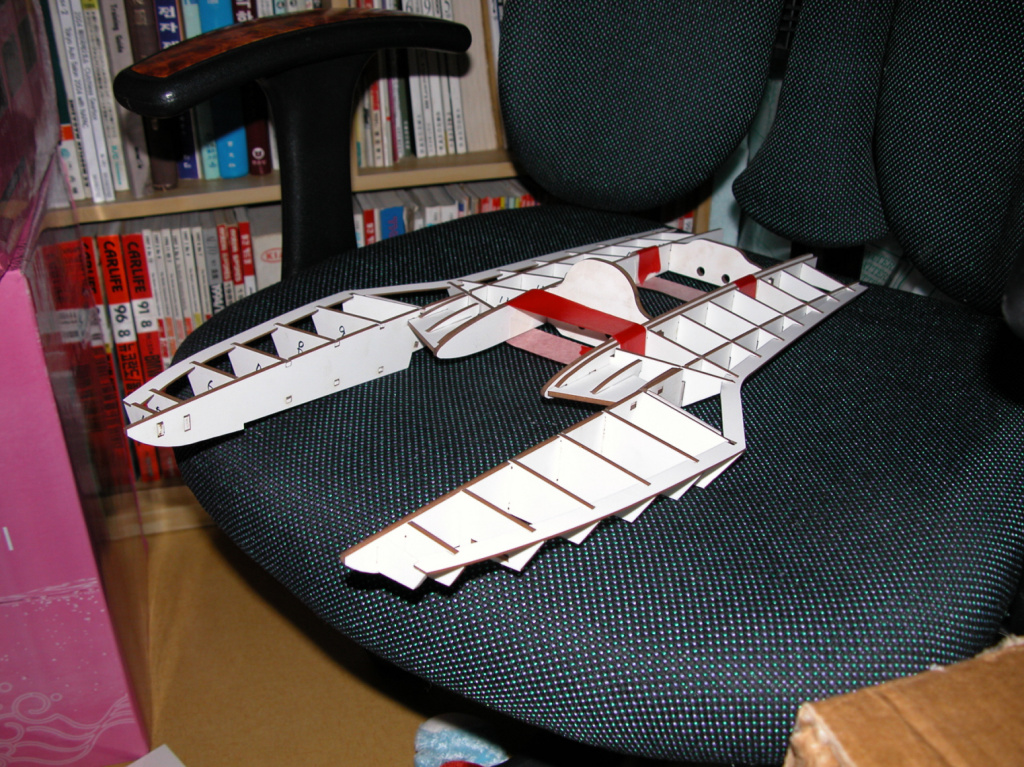

스폰슨 프레임 완성 모습 입니다.

1t 포맥스로 상판 커버링 사진 입니다.

센터 바디쪽은 포맥스 5T로

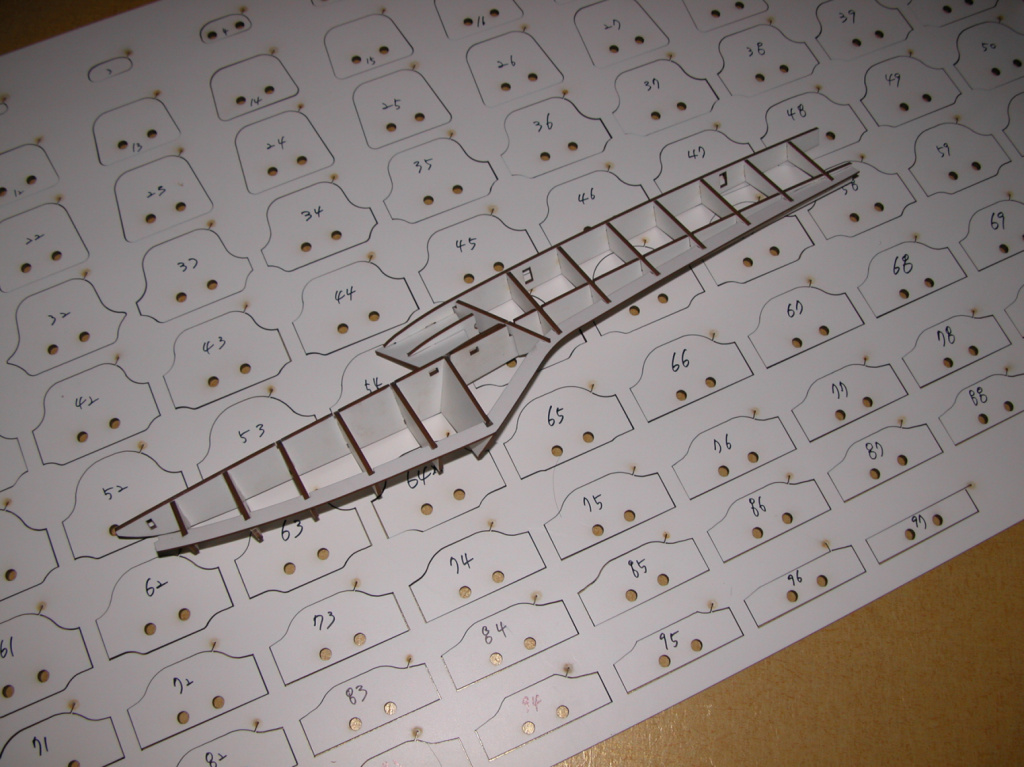

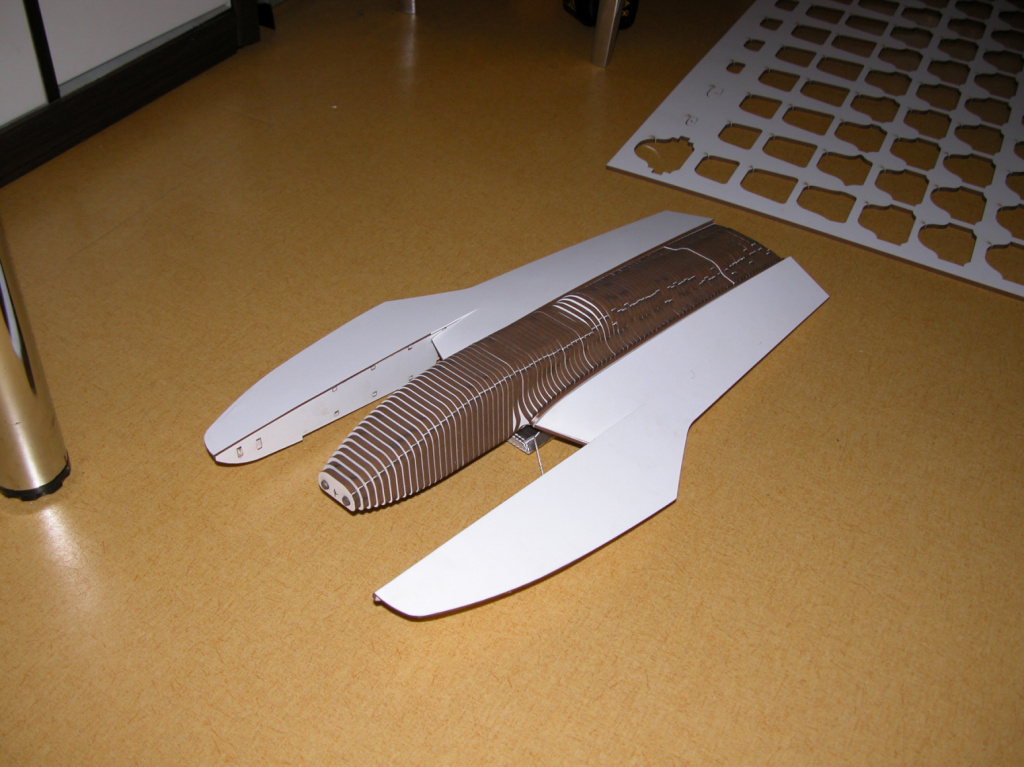

5mm 간격으로 section 을 뽑아 98장(선체길이 500mm)을 레이저커팅 후에 피아노선(기준선) 7mm 두 가닥에 끼워넣고

계단은 사포로 열심히 갈아냈습니다.



2편 계속~
